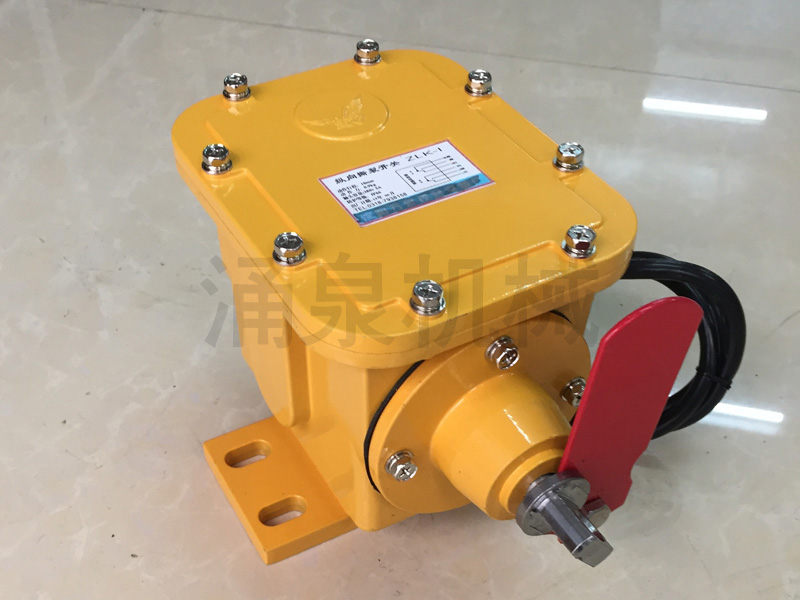

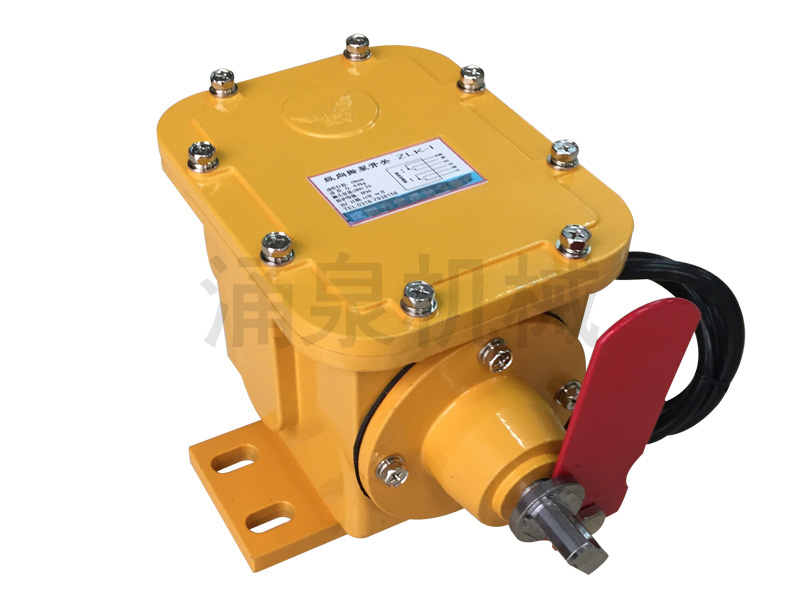

縱向撕裂檢測器

概述：

在輸送帶出現撕裂,、戳破,、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機,。撕裂開關成對安裝在傳送帶兩側,，由兩段乙烯外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上,；另一端連接在撕裂開關的拉環,，兩段航空鋼絲繩在傳送帶下形成一個監控面,，當物體或撕裂的皮帶懸吊下來，掃落到航空鋼絲繩時,，航空鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出報警或停機信號,。

工作原理:

當膠帶運輸現場發生緊急事故時,，拉動系在吊耳上的航空鋼絲繩，使機內的滑塊與開關作用,，發出停機信號,。松開鋼絲繩后，操作自鎖杠開關自動復位

安裝與使用：

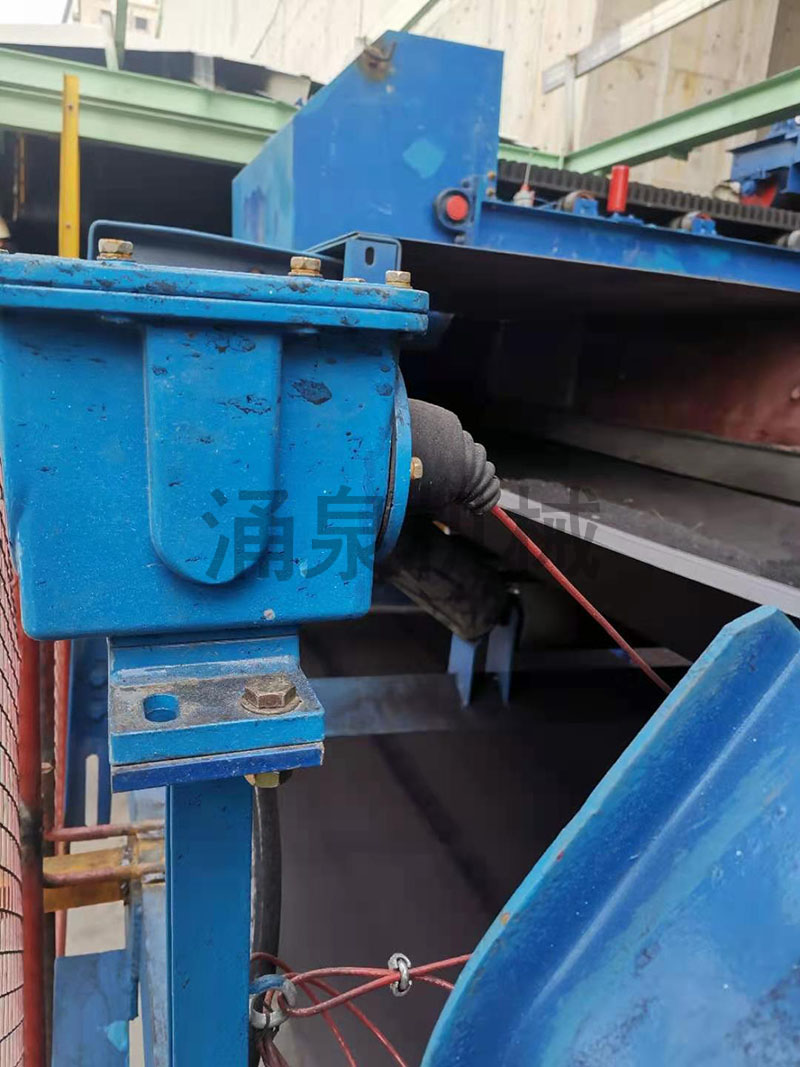

開關平衡地安裝在機架固定支架上,。

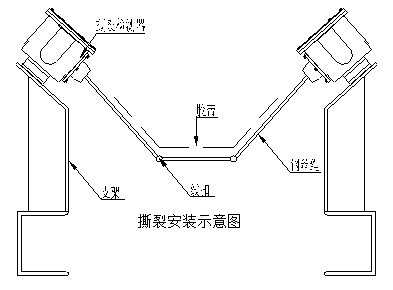

將開關以對的形式安裝在膠帶兩側,，用鋼絲繩將兩個開關拉環連接，并用吊環使鋼絲繩的走式與膠帶平行,。

拉繩動作應適宜,，以確保開關可靠復位。

一條膠帶可安裝多對開關,。

技術參數:

復位方式：手動復位

動行程作：20mm

極限行程：25mm

觸點數量：2個HQJ-15GW32-C微動開關

動作力：2kg

觸點容量：AC380V/5A

防護等級：IP65

可靠性：>106次

環境溫度：-30℃~ +60℃,；

相對濕度：不大于85%
